مقدمة
في عالمنا الحديث شديد الاتصال-، غالبًا ما يعتبر نقل البيانات-عالي السرعة وشبكات الاتصال-الواضحة تمامًا أمرًا مفروغًا منه من قبل المستهلكين والشركات على حدٍ سواء. خلف كل-بث تلفزيوني عالي الوضوح، واتصال إنترنت سكني واسع النطاق، ومحطة قاعدة خلوية، ونظام راديو لاسلكي احترافي، تكمن بنية أساسية مادية متطورة تجعل الاتصال السلس أمرًا ممكنًا. من بين المكونات الأكثر ديمومة وموثوقية وأهمية في هذه البنية التحتية العالمية هو الكابل المحوري. لعقود عديدة، كان هذا النوع المتخصص من خطوط النقل الكهربائية بمثابة الوسيلة الأساسية لنقل إشارات الترددات الراديوية (RF) بشكل آمن وفعال وموثوق من قطعة واحدة من المعدات الإلكترونية إلى أخرى.
على الرغم من الارتفاع السريع والواسع النطاق للألياف الضوئية والاتصالات اللاسلكية في العديد من القطاعات، يظل الكابل المحوري لا غنى عنه تمامًا عبر مجموعة واسعة بشكل ملحوظ من الإلكترونيات الاستهلاكية والتصنيع الصناعي وهندسة الطيران وتطبيقات الاتصالات. يتيح تصميمه الهندسي الفريد والمتحد المركز احتواء المجالات الكهرومغناطيسية بنجاح، وحماية عمليات نقل البيانات الداخلية من الضوضاء الخارجية القاسية، والحفاظ على سلامة الإشارة القوية عبر مسافات تشغيلية ذات معنى. يستكشف هذا الدليل الشامل المفاهيم الأساسية للكابلات المحورية، ويشرح تشريحها الداخلي المعقد، ويفحص الفيزياء الأساسية لنقل إشارات التردد اللاسلكي، ويقيم معايير المعاوقة المختلفة ومتغيرات الكابلات، ويراجع مزاياها التشغيلية الأساسية وقيودها في الهندسة الكهربائية المعاصرة.
1. التشريح والبنية الأساسية للكابل المحوري
لفهم كيفية تحقيق الكابل متحد المحور لقدرات النقل عالية الأداء-، يجب على المرء أن يفحص عن كثب بنيته المادية المميزة وتركيبة المواد. المصطلح الفني "محوري" مشتق من الحقيقة الهيكلية المتمثلة في أن جميع الطبقات الداخلية متحدة المركز تشترك في محور هندسي واحد مشترك. إن هذه المحاذاة الدقيقة متحدة المركز مقصودة بالكامل، ومصممة بدقة للتحكم في المجالات الكهرومغناطيسية المحيطة وقمع الاضطرابات الخارجية تمامًا. يتكون الكابل المحوري القياسي من أربع طبقات أساسية متحدة المركز، تم تصميم كل منها لأداء وظيفة ميكانيكية أو كهربائية محددة ضمن مجموعة خط النقل الشاملة.
في المركز ذاته يوجد الموصل الأساسي، والذي يشار إليه عادةً بالموصل المركزي. يتم تصنيع هذا العنصر المهم عادةً من-النحاس الصلب عالي النقاء، أو الفولاذ المطلي بالنحاس-لزيادة قوة الشد، أو النحاس المطلي بالفضة-، وتتمثل مهمته الأساسية في حمل إشارة التردد اللاسلكي الكهربائية الرئيسية. يحيط بهذا الموصل الداخلي عازل عازل، وهو عبارة عن طبقة غير موصلة عادة ما تكون مصنوعة من البولي إيثيلين الصلب أو الرغوي، أو متعدد رباعي فلورو إيثيلين (PTFE). يحافظ العازل الكهربائي على تباعد مادي دقيق وثابت بين المركز المركزي والطبقات الخارجية، وهو أمر بالغ الأهمية لتحديد المعاوقة الكهربائية وسرعة انتشار الإشارة للكابل.
إن غلاف العازل الكهربائي هو درع معدني، والذي يعمل كحاجز حيوي مطلق ضد الضوضاء البيئية وتسرب الإشارة. يتم تصنيع هذا الدرع عادة من مزيج من رقائق الألومنيوم وشبكة منسوجة بإحكام من خيوط النحاس المعلبة أو العارية. يعمل الدرع كموصل ثانوي، حيث يكمل الدائرة الكهربائية بينما يحبس الموجة الكهرومغناطيسية داخل الكابل ويمنع التداخل الكهرومغناطيسي الخارجي (EMI) وتداخل تردد الراديو (RFI). وأخيرًا، يتم وضع المجموعة بأكملها داخل سترة واقية خارجية مصنوعة من بوليمرات متينة مثل PVC أو البولي إيثيلين أو البولي يوريثين. يحمي هذا الجلد الخارجي الطبقات الداخلية من التآكل الجسدي، ودخول الرطوبة، والإشعاع الشمسي فوق البنفسجي، والتعرض الكيميائي الشديد في البيئات الخارجية القاسية.
2. فيزياء نقل إشارة الترددات اللاسلكية
يتضمن نقل الترددات الراديوية-تيارات متناوبة عالية التردد تتأرجح بسرعة، مما يؤدي إلى إنشاء مجالات كهرومغناطيسية يمكن أن تشع بعيدًا بسهولة أو تلتقط ضوضاء شاردة إذا تركت دون إدارة بواسطة الهندسة المناسبة. تعتبر الأسلاك المفتوحة القياسية أو أزواج الموصلات المتوازية غير مناسبة لعمليات الإرسال ذات الترددات العالية- لأنها تعمل مثل الهوائيات غير المقصودة، مما يؤدي إلى تسرب طاقة الإشارة الثمينة وتعاني من تدهور شديد بسبب التداخل البيئي المحيط. يحل الكابل متحد المحور هذه المشكلة ببراعة من خلال التطبيق المادي للحبس الكهرومغناطيسي الكامل.
عندما تدخل إشارة التردد اللاسلكي إلى الموصل الأساسي للكابل المحوري، فإنها تولد مجالًا كهرومغناطيسيًا ينتقل على طول السلك. نظرًا لأن الدرع المعدني الخارجي يحيط تمامًا بالموصل المركزي على مسافة موحدة، فإن المجالات الكهربائية والمغناطيسية المرتبطة بالإشارة مقيدة بالكامل بالمساحة داخل العازل الكهربائي الواقع بين القلب الداخلي والدرع الخارجي. علاوة على ذلك، فإن أي ضوضاء كهرومغناطيسية خارجية تنشأ من خطوط الكهرباء أو أجهزة إرسال الراديو أو الآلات الصناعية تضرب الدرع المضفر الخارجي ويتم تأريضها أو انعكاسها بأمان، مما يمنعها من اختراق القلب وإفساد تدفق البيانات.
المفهوم الحاسم الآخر في نقل التردد اللاسلكي عبر كابل متحد المحور هو الممانعة المميزة، والتي يتم قياسها بالأوم (أوم). تمثل المعاوقة المعارضة الكاملة التي يقدمها خط النقل للتيار المتردد. يعد الحفاظ على مقاومة متسقة ومتحكم فيها-معيارية بشكل شائع عند 50 أوم أو 75 أوم على طول الكابل بالكامل والأجهزة المتصلة به-أمرًا حيويًا لأداء النظام. في حالة حدوث عدم تطابق في المعاوقة، فإن جزءًا من طاقة التردد اللاسلكي المنتقلة سوف ينعكس للخلف باتجاه المصدر بدلاً من الوصول إلى حمل الوجهة. يؤدي هذا الانعكاس إلى إنشاء موجات ثابتة، ويقلل من جودة الإشارة، ويقلل من كفاءة الطاقة، وفي بيئات الراديو عالية الطاقة-، يمكن أن يولد حرارة زائدة تؤدي إلى إتلاف أجهزة الإرسال الحساسة بشكل دائم.
3. التصنيفات ومعايير المعاوقة ومتغيرات الكابلات
لا تعد الكابلات المحورية -حجمًا واحدًا-يناسب-جميع السلع؛ وقد تم تصميمها في فئات متميزة استنادًا إلى تردد التشغيل والحجم الفعلي وقدرة التعامل مع الطاقة-وتقييمات المعاوقة. بالنسبة للفني أو مصمم النظام أو مهندس الترددات اللاسلكية، يعد تحديد متغير الكابل الصحيح أمرًا ضروريًا لضمان الأداء الأمثل للنظام وتجنب انعكاسات الإشارة الكارثية.
معيارا المعاوقة الأساسيان اللذان يسيطران على الصناعة العالمية هما 50 أوم و 75 أوم:
الكابلات المحورية 50 أوم:وقد تم تصميمها بشكل أساسي لنقل البيانات، والاتصالات اللاسلكية، وأنظمة الراديو ثنائية الاتجاه، ومعدات نظام تحديد المواقع العالمي (GPS)، ومعززات الإشارة التجارية. يوفر تصنيف المعاوقة الذي يبلغ 50 أوم التوازن المثالي بين توهين الإشارة المنخفضة وقدرة التعامل مع الطاقة العالية-، مما يجعله المعيار العالمي لأجهزة إرسال الترددات اللاسلكية والهوائيات. تتضمن الأمثلة الشائعة RG-58 التقليدية بالإضافة إلى المتغيرات الحديثة منخفضة الخسارة مثل سلسلة LMR (مثل LMR-240 وLMR-400).
75 أوم الكابلات المحورية:تم تحسينها لتوزيع الفيديو وتلفزيون الكابل (CATV) وموجزات القنوات الفضائية وتوصيل الإنترنت واسع النطاق. نظرًا لأن إشارات الفيديو والبث تعطي الأولوية للحد الأدنى من فقدان الإشارة خلال عمليات التشغيل السلبية الطويلة بدلاً من التعامل مع الطاقة العالية-، فإن هندسة 75 أوم (الممثلة بكابلات RG-6 وRG-59) تمنع تدهور الصورة وتحافظ على سلامة القناة النظيفة عبر شبكات التوزيع السكنية والتجارية.
بالإضافة إلى اختلافات المعاوقة، تختلف الكابلات المحورية بشكل كبير حسب العيار المادي. تتميز الكابلات السميكة بموصلات أساسية أكبر وعوازل عازلة أكثر سمكًا، مما يقلل بشكل كبير من توهين الإشارة (فقد الإشارة عبر المسافة) عند تشغيل الكابلات الطويلة، على الرغم من أنها تضحي بالمرونة المادية. على العكس من ذلك، تتميز الكابلات الرقيقة بمرونة عالية ويسهل توجيهها عبر المساحات الضيقة أو الأجزاء الداخلية للمركبة، ولكنها تعاني من معدلات توهين أعلى على مدى مسافات طويلة.
4. المزايا والقيود التشغيلية
في حين أن تكنولوجيا الكابلات المحورية قد نضجت على مدار ما يقرب من قرن من التطوير المستمر، إلا أنها لا تزال تحتل مكانة مهيمنة في العديد من قطاعات الاتصالات بسبب مزيج فريد من الفوائد الهيكلية والتشغيلية. ومع ذلك، يجب على مصممي النظام أيضًا مراعاة القيود المادية المتأصلة عند التخطيط لعمليات النشر على نطاق واسع-.
تشمل المزايا الأساسية لاستخدام الكابل المحوري ما يلي:
التدريع الكهرومغناطيسي متفوقة:يوفر التصميم المتحد المركز المغلق حماية استثنائية ضد تداخل الترددات الكهرومغناطيسية واللاسلكية الخارجية، مما يضمن نقل البيانات بشكل نظيف حتى في البيئات الصناعية الصاخبة.
دعم النطاق الترددي العالي والتردد:يمكن للتكوينات المحورية الحديثة أن تنقل بكفاءة-الإشارات عالية التردد التي تمتد إلى نطاق جيجاهيرتز، وتتعامل بشكل مريح مع الفيديو متعدد القنوات-والبيانات عالية السرعة-.
المتانة والمتانة الميكانيكية:محمية بالسترات الخارجية البوليمرية القوية والضفائر المعدنية القوية، والكابلات المحورية تتحمل الظروف الجوية القاسية في الهواء الطلق، والدفن المباشر، والضغط البدني بشكل ملحوظ.
التكلفة-الفعالية:بالمقارنة مع أدلة الموجات المتخصصة أو المدى الطويل من البنية التحتية النشطة للألياف الضوئية، توفر الكابلات المحورية حلاً موثوقًا للغاية وبأسعار معقولة لتوزيع الترددات اللاسلكية والفيديو المحلي.
على الرغم من نقاط القوة هذه، فإن الكابلات المحورية تمتلك قيودًا ملحوظة:
توهين الإشارة عبر المسافة:نظرًا لانتقال الإشارات ذات التردد العالي-عبر الموصل الأساسي ووسط العزل الكهربائي، فإنها تتعرض لفقد تدريجي للطاقة. يزداد فقدان الإشارة بشكل كبير مع الترددات الأعلى وتشغيل الكابلات الأطول، مما يستلزم في كثير من الأحيان مضخمات الإشارة أو أجهزة إعادة الإرسال.
السائبة المادية والتصلب:-يمكن أن تكون الكابلات المحورية عالية الأداء سميكة وصلبة وثقيلة، مما يجعل التوجيه المعقد عبر قنوات البناء الضيقة أو حاويات المعدات الضيقة أمرًا صعبًا.
التعرض لأضرار الرطوبة:إذا تعرضت الغلاف الواقي الخارجي للتمزق أو الثقب، فقد تتسرب الرطوبة إلى الدرع المضفر من خلال الحركة الشعرية، مما يؤدي إلى التآكل الداخلي وتغييرات المعاوقة وفشل الكابل في نهاية المطاف.
5. التطبيقات الحديثة وأفضل ممارسات الصيانة
اليوم، تشمل تطبيقات بنية الكابلات المحورية مجموعة هائلة من القطاعات التكنولوجية. وفي مجال الاتصالات، تظل الوسيلة الأساسية لتوصيل النطاق العريض-للميل الأخير، حيث تربط عقد التوزيع المجاورة مباشرةً بأجهزة مودم الكابلات السكنية. في صناعة البث، تربط الخطوط المحورية القوية عناصر التحكم الرئيسية في استوديو التلفزيون بأبراج نقل الطاقة العالية-. علاوة على ذلك، تعتمد وكالات السلامة العامة، ومشغلو الملاحة البحرية، وأنظمة اتصالات الطيران بشكل كامل على الوصلات المحورية القوية لتوصيل أجهزة الإرسال والاستقبال بالهوائيات المثبتة على المركبات أو هوائيات المحطة الأساسية.

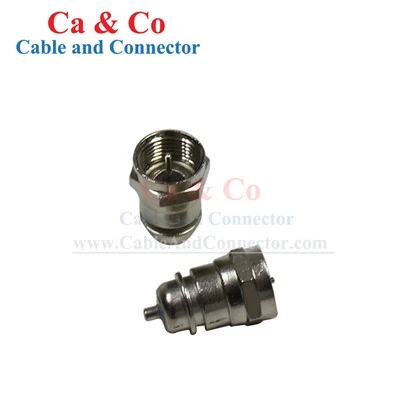

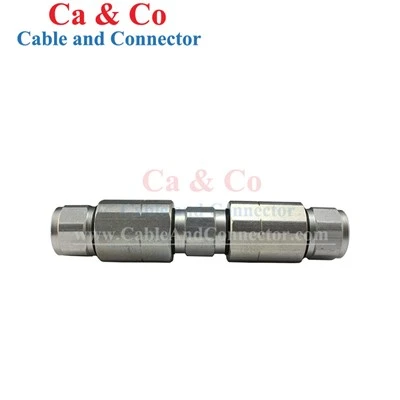

لضمان أن شبكة الكابلات المحورية تعمل بأعلى كفاءة، تعد بروتوكولات التثبيت والصيانة المناسبة أمرًا بالغ الأهمية. يجب أن يلتزم الفنيون بشكل صارم بالحد الأدنى لنصف قطر الانحناء المحدد من قبل الشركة المصنعة أثناء التثبيت؛ يؤدي الضغط على الكابل أو ثنيه بشكل حاد إلى تشويه العازل الكهربائي الداخلي، مما يؤدي إلى تغيير المعاوقة المميزة والتسبب في انعكاسات الإشارة غير المرغوب فيها. بالإضافة إلى ذلك، يعد تحديد موصلات التزاوج المناسبة-مثل موصلات النوع F-الملولبة لأنظمة التلفزيون أو المسمار -الموجود على موصلات SMA وBNC لأجهزة اختبار التردد اللاسلكي وأجهزة الراديو-إلزاميًا للحفاظ على استمرارية الدرع. وأخيرًا، فإن استخدام معدات الاختبار الاحترافية مثل مقياس نسبة الموجة الدائمة (SWR) أو مقياس انعكاس المجال الزمني (TDR)-يضمن التثبيت اللاحق -مطابقة خط النقل بالكامل بشكل صحيح، مما يؤدي إلى إنهاء أخطاء الأداء المحتملة قبل أن تؤثر على الشبكة.
خاتمة
يمثل الكابل المحوري انتصارًا للهندسة الكهربائية، حيث يسد الفجوة بين توليد البيانات الإلكترونية الخام والانتشار اللاسلكي. من خلال إتقان التوازن الدقيق بين الهندسة متحدة المركز، والفصل العازل، والدرع المعدني، أمضت هذه التقنية عقودًا من الزمن في توفير إرسال موثوق به ومنخفض الفقد- لإشارات التردد اللاسلكي عبر مجموعة مذهلة من الصناعات.
إن فهم المبادئ الأساسية للكابل متحد المحور-بدءًا من التركيب الداخلي لطبقاته وفيزياء المعاوقة المطابقة للاختلافات العملية بين متغيرات 50 أوم و75 أوم-يُمكّن المهندسين والفنيين وعشاق التكنولوجيا من تصميم أنظمة اتصالات قوية. ومع تزايد ترددات الاتصالات واستمرار تطور متطلبات البيانات، فإن الاختيار المدروس والتركيب والصيانة للبنية الأساسية المحورية عالية الجودة-سيضمن بقاء شبكاتنا العالمية واضحة ومستقرة ومتصلة بعمق لسنوات قادمة.
