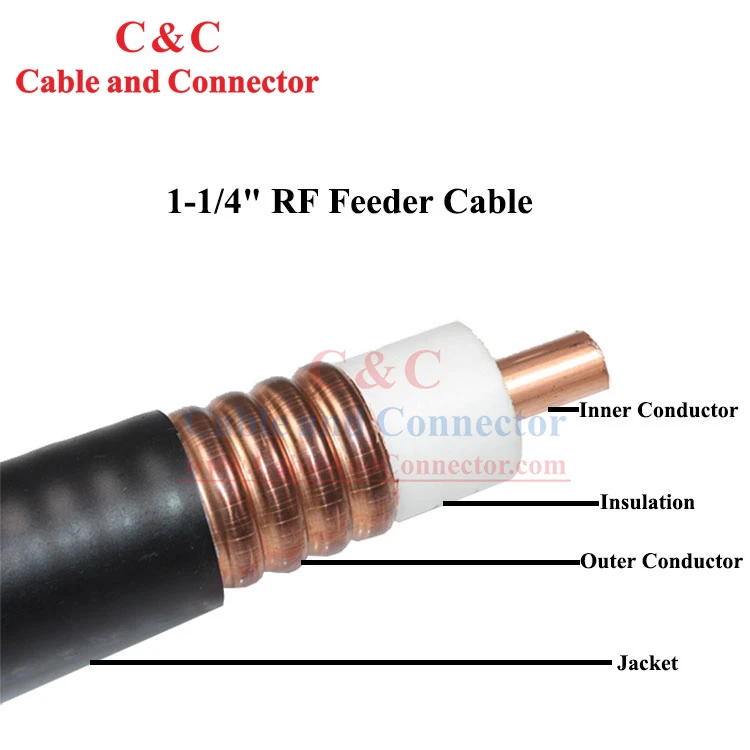

تم تصميم كابل التغذية النحاسي MC لنقل إشارات التردد اللاسلكي بين الهوائيات وأجهزة الإرسال وأجهزة الاستقبال ومعدات توزيع الترددات اللاسلكية. يجمع تركيبها المحوري بين الموصل الداخلي للأنبوب النحاسي والعازل الكهربائي الرغوي PE والموصل الخارجي النحاسي المموج الحلقي وLLDPE أو غلاف PE المقاوم للحريق - لتوفير مقاومة يمكن التحكم فيها ونقل التردد اللاسلكي المستقر والحماية الميكانيكية.
الخصائص الكهربائية
|
مقاومة التيار المستمر للموصل الداخلي (Ω/كم) |
0.78 |
|
مقاومة التيار المستمر للموصل الخارجي (Ω/كم) |
0.66 |
|
المعاوقة المميزة (Ω) |
50±1.5 |
|
السعة (ف/م) |
76 |
|
سرعة (٪) |
88 |
|
قوة عازلة (كيلو فولت) |
10.0 |
|
مقاومة العزل (MΩ/كم) |
＞1×104 |
|
ذروة تصنيف الطاقة (كيلو فولت) |
205 |
|
ذروة الجهد (الخامس) |
4300 |
|
تردد القطع-(جيجاهرتز) |
3.7 |
|
التوهين ومتوسط القدرة (يجب أن تكون قيمة التوهين القصوى 105% من قيمة التوهين الاسمية) |
|
|
التردد (ميجاهرتز) |
التوهين (@20 درجة، dB/100m) |
متوسط الطاقة (كيلو فولت) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800 ميجا هرتز ~ 1000 ميجا هرتز |
1.10 |
|
1700 ميجا هرتز ~ 2500 ميجا هرتز |
1.15 |
|
2500 ميجا هرتز ~ 3000 ميجا هرتز |
1.20 |
يكتب
|
الكابل القياسي HCTAY-50-32 -كابل مقاوم للحريق HCTAYZ-50-32 |
||
|
بناء |
||
|
موصل داخلي |
مادة |
أنبوب النحاس |
|
القطر (مم) |
13.1±0.1 |
|
|
العزل |
مادة |
PE الرغوية |
|
القطر (مم) |
32.5±0.25 |
|
|
موصل خارجي |
مادة |
أنبوب النحاس المموج الحلقي |
|
القطر (مم) |
35.7±0.3 |
|
|
سترة |
مادة |
LLDPE أو-PE المثبط للحريق |
|
دقيقة. سمك (مم) |
＞1.2 |
|
|
القطر (مم) |
38.8±0.30 |
|
الخصائص الميكانيكية
|
نصف قطر الانحناء (مم) |
انحناء واحد |
200 |
|
الانحناء المتكرر |
380 |
|
|
قوة الشد (ن) |
2500 |
|
|
وزن الكابل (كجم/كم) |
880 |
|
|
درجة الحرارة الموصى بها (درجة) |
تخزين |
-70~+85 |
|
تثبيت |
-40~+60 |
|
|
التشغيل |
-55~+85 |
|
انخفاض-فقدان إرسال التردد اللاسلكي بمقدار 50 أوم
مقاومة مستقرة 50Ω
يحافظ الهيكل المحوري على مسار نقل متحكم فيه بمقدار 50 أوم، بينما يحافظ عازل البولي إيثيلين الرغوي على تباعد الموصل ثابتًا لمقاومة ثابتة.
توهين إشارة منخفضة
تم تصميم الموصلات النحاسية والعازل الكهربائي الرغوي من البولي إيثيلين لتقليل فقدان إرسال التردد اللاسلكي عبر نطاق التردد المحدد، مما يساعد في الحفاظ على قوة الإشارة على طول وحدة التغذية.
انخفاض VSWR
يقلل البناء المحوري الموحد من انعكاس الإشارة ويدعم نقل طاقة التردد اللاسلكي بكفاءة بين الأجهزة المتصلة.
البناء المحوري النحاسي
موصل داخلي لأنبوب النحاس
يوفر الأنبوب النحاسي مسارًا موصلاً لنقل الترددات اللاسلكية بأبعاد يمكن التحكم فيها للحصول على أداء كهربائي ثابت.
الرغوية PE عازلة
تحافظ طبقة PE الرغوية على الفصل بين الموصلات بينما تساهم في مقاومة الكابل وخصائص النقل.
موصل خارجي من النحاس المموج الحلقي
يوفر الأنبوب النحاسي المموج حماية مستمرة مع السماح للكابل بالانحناء أثناء التثبيت دون المساس بالهيكل المحوري.
LLDPE أو-سترة PE مقاومة للحريق
الغلاف الخارجي يحمي الكابل من التعرض للمعالجة والتركيب. يتم توفير البولي إيثيلين منخفض الكثافة (LLDPE) للإنشاءات القياسية، بينما يتوفر -البولي إيثيلين المقاوم للحريق عند تطبيق متطلبات أداء إضافية-للحرائق.
التثبيت والموثوقية الميكانيكية
البناء المموج المرن
يسمح الموصل الخارجي المموج الحلقي بالانحناء المتحكم فيه أثناء التوجيه، مما يجعل من السهل التعامل مع الكابل حول المعدات ونقاط التثبيت.
الحماية الميكانيكية
يوفر الموصل الخارجي النحاسي وسترة PE الحماية لهيكل النقل الداخلي أثناء سحب الكابلات ومناولتها وتركيبها.
درجة الحرارة-البناء المكيف
تم تصميم الكابل بنطاقات محددة لدرجات حرارة التخزين والتركيب والتشغيل لدعم الاستخدام في ظل الظروف البيئية المختلفة.
التصنيع ومراقبة الجودة
فحص موصل النحاس
يتم فحص مواد الأنابيب النحاسية للتأكد من اتساق الأبعاد وحالة السطح وجودة المواد قبل الدخول في إنتاج الكابلات. يتم التحكم في أبعاد الموصل للحفاظ على الهيكل المحوري المصمم.
التحكم في البثق العازل
يتم إنتاج عازل PE الرغوي حول الموصل الداخلي بأبعاد وتجانس يمكن التحكم فيه. يتم فحص الطبقة العازلة لضمان الفصل المستمر بين الموصلات الداخلية والخارجية.
تشكيل الموصل المموج
يتم تشكيل الموصل الخارجي النحاسي في هيكل مموج حلقي حول العازل الكهربائي. يركز فحص الإنتاج على القطر المشكل وحالة التموج وسلامة السطح.
بثق السترة
يتم بثق غلاف LLDPE أو غلاف PE المقاوم للحريق على الهيكل المحوري المكتمل. يتم فحص أبعاد الغلاف وحالة السطح وتحديد الكابل أثناء الإنتاج.
الانتهاء من اختبار الكابل
يتم فحص الكابل النهائي للتأكد من الخصائص الكهربائية والأبعاد والميكانيكية الرئيسية قبل الشحن. يمكن أن يتضمن الفحص المتعلق بالتردد اللاسلكي - اختبار المعاوقة والتوهين واختبار VSWR، بالإضافة إلى مقاومة الموصل وفحوصات أبعاد الكابل النهائية.
التفتيش النهائي
قبل التعبئة، يتم فحص الكابل النهائي للتأكد من مظهره ووضع العلامات والأبعاد وطول التغليف وتحديد المنتج للتأكد من أن الكابل المرفق يتوافق مع متطلبات الإنتاج والطلب.
تحديد الكابلات وتتبع المشروع
يساعد التحديد الواضح للمنتج المقاولين والموزعين وفرق المشروع على إدارة الكابلات أثناء التخزين والتركيب. يمكن استخدام علامات الكابلات والأسطوانة لتحديد نوع الكابل ومواصفات المنتج ومعلومات الإنتاج وتفاصيل الشحن.
بالنسبة لأوامر المشروع، يمكن تنسيق معلومات تعريف المنتج وتعبئته مع متطلبات الشراء والمخزون الخاصة بالعميل حيثما أمكن ذلك.
متوافق مع RoHS-كابل تغذية الترددات اللاسلكية
يلبي المنتج متطلبات RoHS المعمول بها فيما يتعلق بالمواد المحظورة. يمكن توفير معلومات الامتثال لـ RoHS كجزء من الوثائق الفنية المطلوبة لتأهيل العملاء والموافقة على المشروع وسجلات المشتريات.
تغليف طبل خشبي 500 متر
طول التعبئة القياسي -500 متر من الكابلات لكل أسطوانة خشبية لنقل البضائع السائبة وتركيب المشروع.
حماية الكابل -يتم لف الكابل بشكل آمن على الأسطوانة لتقليل التشوه ومعالجة الضرر أثناء النقل.
النشر السهل -تدعم عبوة الأسطوانة دفع تعويضات الكابلات التي يمكن التحكم فيها أثناء التثبيت وتساعد على تقليل التعامل غير الضروري مع الكابلات.
تعريف الطبل -يمكن وضع علامة على مواصفات المنتج ومعلومات الشحن على الأسطوانة للاستلام وإدارة المخزون.
تغليف المشروع -يمكن مناقشة أطوال الكابلات المخصصة أو متطلبات التعبئة والتغليف للطلبات المجمعة وطلبات المشاريع.
التعليمات
س: ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟
ج: يرجى تقديم نموذج الكابل المطلوب والكمية أو الطول الإجمالي ونوع الغلاف ووجهة التسليم وأي متطلبات فنية خاصة بالمشروع.
س: هل يمكنك توريد عينات قبل الطلب بالجملة ؟
ج: يعتمد توفر العينة على المواصفات والكمية المطلوبة. اتصل بنا وأخبرنا بمتطلباتك حتى نتمكن من تأكيد ترتيب العينة.
س: ما هو موك القياسي لكابل تغذية الترددات اللاسلكية هذا؟
ج: يعتمد موك على مواصفات الكابل وجدول الإنتاج وكمية الطلب. يرجى الاتصال بنا وإبلاغنا بالطول المطلوب للتأكيد.
س: ما هي المهلة الزمنية النموذجية للطلبات بالجملة؟
ج: تعتمد المهلة الزمنية على كمية الطلب وتكوين الكابل وتوافر المواد الخام وجدولة الإنتاج. يمكن توفير مهلة مؤكدة مع الاقتباس.
س: هل يمكنك التصنيع وفقًا لمواصفات كابل RF الخاص بالعميل؟
ج: نعم. يمكن للعملاء تقديم المواصفات الفنية أو الرسومات أو متطلبات المشروع للمراجعة قبل الإنتاج للتأكد من إمكانية تصنيع البناء المطلوب.
س: هل يمكنك توفير العلامات الخاصة أو التعبئة والتغليف OEM؟
ج: نعم. يمكن تنسيق وضع العلامات على المنتج وتحديد الأسطوانة والتعبئة وفقًا لمتطلبات OEM أو المشروع المتفق عليها.
س: ما هي المستندات التي يمكنك تقديمها مع الطلب؟
ج: اعتمادًا على متطلبات الطلب، يمكن أن تتضمن الوثائق أوراق البيانات الفنية، وسجلات الفحص، ووثائق RoHS، وقوائم التعبئة وغيرها من مستندات الشحن أو الامتثال المتفق عليها.
س: كيف يمكنك ضمان الاتساق بين دفعات الإنتاج؟
ج: يتم استخدام مواصفات الإنتاج، وضوابط المواد،-وعمليات الفحص قيد التشغيل، واختبار الكابلات-النهائي للحفاظ على الاتساق بين الدُفعات. يمكن أن يدعم تحديد الدفعة والأسطوانة أيضًا إمكانية تتبع المنتج.
