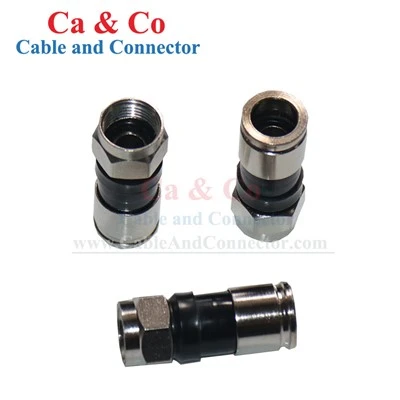

موصل الضغط DTYHXL RG6 هو موصل ضغط من النوع F- لإنهاء الكابل المحوري القياسي RG6 - في CATV، والنطاق العريض، والتلفزيون عبر الأقمار الصناعية، وغيرها من الأنظمة المحورية 75- أوم. التوافق مع RG59، والهيكل - من النحاس المطلي بالنيكل أو سبائك الزنك، ومع - أو بدونها، تتوفر تكوينات الحلقة الدائرية - لمختلف متطلبات الكابلات والتركيب.
مواصفة
|
نوع المنتج |
موصل ضغط CCYHXL RG6 |
|
نموذج دايتاي |
CC-FC-RG6-DTYHXL |
|
نطاق التردد |
تيار مستمر ~ 1000 ميجا هرتز |
|
مقاومة |
75 أوم (اسمي) |
|
جهد العمل |
335 فولت ماكس |
|
تحمل الجهد |
750 فولت آر إم إس |
|
مركز الاتصال |
أقل من أو يساوي 10 مللي أوم |
|
الاتصال الخارجي |
أقل من أو يساوي 5 mΩ |
|
مقاومة العزل |
أكبر من أو يساوي 1000 ميجا أوم |
|
مناسبة للكابل |
RG6 الكابل المحوري |
|
طريقة البناء |
مناسبة لأداة الضغط (CC-TCOM-JSLS، CC-TCOM-SLHS، CC-TCOM-RZX) اختيارية |
|
مادة |
النحاس المطلي بالنيكل أو سبائك الزنك |
|
درجة حرارة. يتراوح |
-35~+60 درجة |
توافق كابل RG6
الدرع القياسي-Shield RG6:مصمم للكابل المحوري ذو الدرع القياسي RG6-، مع توافق هيكل الموصل مع الموصل المركزي للكابل، والعازل، والدرع، والسترة.
خيار RG59:يتوفر تكوين متوافق مع RG59 للتطبيقات التي تستخدم كابل RG59.
التحقق من الكابل للطلبات بالجملة:بالنسبة لطلبات الحجم، يمكن توفير مواصفات الكبل أو العينات للتحقق من توافق الموصل قبل الإنتاج.
إنهاء الضغط
إدخال الكابل:يتم إدخال الكبل المحوري المُجهز حتى يصل الموصل المركزي إلى جهة الاتصال المركزية ويتم وضع الدرع مقابل جهة الاتصال الخارجية.
تثبيت الضغط:يتم ضغط الموصل حول الكابل المُجهز لتأمين غلاف الكابل والحفاظ على موضع الإنهاء.
أداة-الإنهاء المتحكم فيه:توفر أدوات الضغط المتوافقة ضغطًا متحكمًا لإنهاء الكابل القابل للتكرار أثناء التثبيت الميداني وتجميع وحدة التخزين.
75-اتصال من النوع F أوم
تحافظ الواجهة من النوع F- على مسار الإشارة المركزية ومسار الدرع الخارجي المطلوب للأنظمة المحورية ذات المقاومة 75 أوم.
الاتصال بالمركز:يتم تأمين الموصل المركزي داخل جهة الاتصال المركزية لتأسيس اتصال الإشارة.
الاتصال الخارجي:تقوم جهة الاتصال الخارجية بإشراك طبقة حماية الكابل للحفاظ على اتصال الدرع من خلال الموصل.
استخدام تردد النطاق العريض:الموصل مناسب لتطبيقات توزيع CATV والنطاق العريض والأقمار الصناعية والترددات اللاسلكية ضمن تردد التشغيل المحدد.
أداء الاتصال والعزل
مقاومة الاتصال المنخفضة:يتم التحكم في مقاومة التلامس المركزية والخارجية أثناء الإنتاج للحفاظ على اتصال كهربائي مستقر بعد الإنهاء.
مركز-إلى-عزل الدرع:يفصل الهيكل العازل جهة الاتصال المركزية عن الجسم الموصل الخارجي لمنع الاتصال الكهربائي غير المقصود بين مسارات الإشارة والدرع.
الفحص الكهربائي:يتم فحص دفعات الإنتاج النهائية للتأكد من مقاومة التلامس، ومقاومة العزل، وتحمل الجهد وفقًا لمتطلبات الفحص المطبقة.
بناء الموصل
نيكل-نحاس مطلي
يتوفر النحاس المطلي بالنيكل-للمشروعات التي تتطلب جسم موصل نحاسي بسطح مطلي.
سبائك الزنك
تتوفر سبائك الزنك كمادة بديلة للجسم لمختلف المنتجات ومواصفات الشراء.
اختيار المواد
يتم تحديد المواد قبل الإنتاج وفقًا لتكوين المنتج المعتمد.
مراقبة الجودة والتفتيش
فحص المواد الواردة:يتم فحص النحاس وسبائك الزنك والأجزاء المطلية والمكونات العازلة والحلقات -قبل التجميع.
فحص الأبعاد والواجهة:يتم فحص الأبعاد الكلية، وأبعاد واجهة النوع -F، وموضع الاتصال، وأبعاد قسم الضغط- أثناء الإنتاج.
فحص الطلاء والمظهر:يتم فحص حالة الطلاء وجسم الموصل والخيوط وأجزاء الاتصال والخدوش والتشوه قبل التجميع النهائي.
الفحص الكهربائي:يتم فحص الاتصال المركزي، والاتصال الخارجي، ومقاومة العزل، وتحمل الجهد وفقًا لمتطلبات الفحص المعمول بها.
التحقق من الضغط:يتم إنهاء موصلات العينة باستخدام الكبل المحدد وأداة الضغط للتحقق من إدخال الكبل وحالة الضغط وملامسة الدرع واحتباس الكبل.
التفتيش النهائي:يتم فحص طراز المنتج والتكوين والكمية والتعبئة والتغليف ووضع العلامات وفقًا لمواصفات الطلب قبل الشحن.
كرر-التحكم في الطلب:يمكن استخدام العينات المعتمدة أو مواصفات الإنتاج كمراجع للطلبات المتكررة للحفاظ على تكوين المنتج المتسق بين الدُفعات.
التكوينات المتاحة للطلبات بالجملة
|
إعدادات |
الخيار المتاح |
|
نوع الكابل |
RG6 الدرع القياسي / RG59 |
|
مادة الجسم |
نيكل-نحاس مطلي / سبيكة زنك |
|
ختم |
مع الحلقة -O / بدون الحلقة -O |
|
أداة الضغط |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
نوع الموصل |
F-اكتب الضغط |
التطبيقات
توزيع الكيبل التلفزيوني
لإنهاء الكابل المحوري RG6 عند نقاط توزيع CATV واتصالات المشتركين.
شبكات النطاق العريض
للاتصالات المحورية المستخدمة في الوصول إلى النطاق العريض ومعدات التوزيع.
تلفزيون مع قنوات فضائية
بالنسبة للاتصالات من النوع F-بين الكابلات المحورية وأجهزة استقبال الأقمار الصناعية ومعدات توزيع الإشارة.
الأنظمة المحورية السكنية
لاتصالات RG6 في التلفزيون، ومودم النطاق العريض، والتركيبات المحورية السكنية.
توزيع الترددات اللاسلكية والفيديو
للاتصالات المحورية 75 أوم في أنظمة توزيع إشارة الترددات اللاسلكية والفيديو.
التعبئة والتغليف والشحن
التعبئة السائبة
يتم توفير الموصلات في أكياس كبيرة أو صناديق داخلية وفقًا لكمية الطلب ومتطلبات التعبئة.
تحديد الكرتون
يمكن تمييز علب التصدير الكرتونية بنموذج المنتج، والتكوين، والكمية، والمعلومات المحددة للعميل-.
تغليف OEM
يمكن تحديد كمية الأكياس وكمية العلبة الداخلية- والملصقات وعلامات الكرتون لطلبات الموزعين وتصنيع المعدات الأصلية.
فحص ما قبل-الشحن
يتم التحقق من تكوين المنتج وكميته وتغليفه ووضع العلامات عليه مقابل الطلب قبل الشحن.
التعليمات
س: كيف أعرف ما إذا كان موصل الضغط RG6 هذا سيناسب الكابل الخاص بي؟
ج: تحقق من نوع الكابل، وبنية الدرع، وقطر السترة، ومتطلبات إعداد الكابل. بالنسبة للطلبات المجمعة، فإن توفير مواصفات الكابل أو العينة يسمح بالتحقق من التوافق قبل الإنتاج.
س: ما الذي يجب أن أقدمه عند طلب عرض أسعار موصل RG6؟
ج: قم بتوفير نوع الكابل، والكمية المطلوبة، وتكوين الموصل، ومتطلبات الحلقة -O، وتفضيلات المواد، ومتطلبات التغليف، والسوق الوجهة.
س: هل يمكنك مطابقة الموصل بمواصفات الكابل الموجودة لدينا؟
ج: نعم. يمكن مراجعة مواصفات الكابل أو العينات للتأكد من تكوين الموصل المناسب قبل الإنتاج الضخم.
س: هل يمكن استخدام الموصل مع أداة ضغط موجودة؟
ج: يجب التأكد من توافق الأداة من خلال تكوين الموصل بدلاً من مظهر الموصل وحده. قم بتوفير نموذج الأداة الحالي حتى يمكن التحقق من التوافق قبل الطلب.
س: ما الفرق بين موصل الضغط وموصل F القياسي؟
ج: يتم تأمين موصل الضغط بالكابل متحد المحور من خلال عملية ضغط مخصصة بدلاً من الاعتماد فقط على الواجهة المترابطة. وهذا يوفر عملية إنهاء ميكانيكية محددة لتجميع الكابلات.
س: هل يمكنني استخدام هذا الموصل للتثبيتات الميدانية المتكررة؟
ج: نعم. تعد طريقة إنهاء الضغط مناسبة لتثبيت الكابل بشكل متكرر عندما يتم مطابقة الموصل وإعداد الكابل وأداة الضغط بشكل صحيح.
س: هل يمكنك الاحتفاظ بنفس مواصفات الموصل للطلبات المتكررة؟
ج: نعم. يمكن الاحتفاظ بالعينة المعتمدة أو مواصفات الإنتاج كمرجع للطلبات المتكررة للحفاظ على نفس تكوين المنتج.
س: هل يمكنك تقديم عينات لاختبار توافق الكابلات؟
ج: نعم. يمكن توفير العينات وفقًا لتكوين الموصل المطلوب حتى يتمكن العملاء من اختبار الموصل بالكابل الفعلي وعملية التثبيت قبل الشراء بالجملة.
س: ما هي المعلومات التي ينبغي تأكيدها قبل الإنتاج الضخم؟
ج: العناصر الأساسية هي نوع الكابل وبنيته، وتكوين الموصل، والمواد، وخيار الحلقة -O، وأداة الضغط، والتعبئة، ووضع العلامات، والعينة أو المواصفات المعتمدة.
