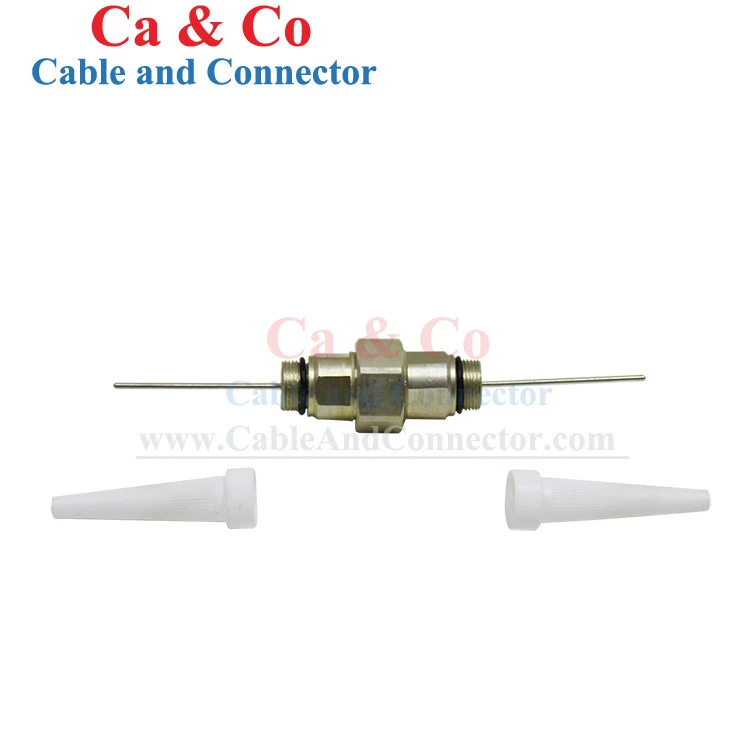

موصل KS إلى KS عبارة عن مبيت -إلى-محول مبيت مصمم لتوصيل واجهتي KS المتوافقتين في المعدات المحورية وأجهزة التردد اللاسلكي. إنه يوفر اتصالاً ميكانيكيًا وكهربائيًا مباشرًا بين المكونات ذات نهايات KS، مما يجعله مناسبًا للتوصيل البيني للمعدات وتمديد الكابلات واستبدال اتصالات واجهة KS الحالية.
مواصفة
|
نوع المنتج |
كانساس إلى كانساس موصل |
|
نموذج CA&CO |
CAC-كانساس-كانساس |
|
نطاق التردد |
تيار مستمر ~ 1000 ميجا هرتز |
|
جهد العمل |
335 فولت ماكس |
|
تحمل الجهد |
170 فولت |
|
مركز الاتصال |
أقل من أو يساوي 10 مللي أوم |
|
الاتصال الخارجي |
أقل من أو يساوي 5 mΩ |
|
مقاومة العزل |
أكبر من أو يساوي 1000 ميجا أوم |
|
المتانة (التزاوج) |
أكبر من أو يساوي 500 دورة |
|
المعيار المطبق |
إيك 60169-24 |
|
مادة |
الألومنيوم + بوم |
|
درجة حرارة. يتراوح |
-35~+60 درجة |
الترددات اللاسلكية والأداء الكهربائي
الاتصال المحوري المستمر
تحافظ جهات الاتصال المركزية والخارجية على مسارات موصلة منفصلة من خلال المحول، مما يحافظ على مسار الإشارة المحورية بين واجهتي KS.
مقاومة الاتصال التي تسيطر عليها
تم تجهيز أسطح التلامس المركزية والخارجية بدقة-للحفاظ على اتصال ثابت بين المعدن-و-المعدن والحد من المقاومة عند نقاط التزاوج.
العزل الكهربائي POM
يفصل عازل POM بين نقاط الاتصال المركزية والخارجية ويصلح مواضعها النسبية، مما يمنع التوصيل غير المقصود بين المسارين الكهربائيين.
الموثوقية الميكانيكية
محاذاة التزاوج التي تسيطر عليها
تتحكم أسطح التزاوج KS المُشكَّلة آليًا في الموضع النسبي للموصل وواجهة التزاوج، مما يقلل التحميل غير المتساوي على نقاط الاتصال الداخلية أثناء التجميع.
الاحتفاظ بالاتصال
يتم الاحتفاظ بمجموعة الاتصال الداخلية من خلال دعم POM وغطاء الألومنيوم، مما يحد من الحركة المحورية والجانبية أثناء التزاوج والخدمة المتكررة.
تكرار التزاوج المتانة
تم تصميم مجموعة التزاوج للاتصال المتكرر وقطع الاتصال، مع فحص الاتصال الكهربائي بعد اختبار دورة التزاوج- لتحديد تدهور التلامس أو حركة التجميع.
التركيب والصيانة
التزاوج المحوري
قم بمحاذاة واجهات KS على نفس محور التزاوج قبل المشاركة لمنع التحميل الجانبي على مكونات الاتصال.
حماية الاتصال
حافظ على أسطح التزاوج ومناطق التلامس خالية من التلوث قبل التجميع لتجنب ضعف الاتصال الكهربائي الناجم عن المواد الغريبة.
الاستبدال المباشر
يسمح تكوين KS-إلى-KS بإزالة المحول الفاشل واستبداله دون تحويل المعدات المحيطة إلى واجهة موصل أخرى.
طلب
الاختبار والتحقق من الأداء
اختبار مقاومة الاتصال
قم بقياس المقاومة بين نقاط الاتصال المركزية وبين مسارات الاتصال الخارجية بعد التجميع لاكتشاف ضعف الاتصال أو التلوث أو عيوب التجميع.
اختبار مقاومة العزل
قم بقياس المقاومة بين الموصلات المركزية والخارجية بعد التجميع لاكتشاف التسرب الناتج عن العزل التالف أو المزاح أو الملوث.
تحمل اختبار الجهد
قم بتطبيق جهد التيار المتردد المحدد بين الموصلات المركزية والخارجية لمدة الاختبار المطلوبة للتحقق من انهيار العزل أو الانحناء.
اختبار متانة التزاوج
قم بإجراء دورات التزاوج وعدم التزاوج المتكررة من KS، متبوعة بفحوصات الاتصال والاستمرارية لتحديد تآكل التلامس أو الإزاحة أو فقدان الاستمرارية الكهربائية.
اختبار أداء الترددات اللاسلكية
قم بقياس خصائص إرسال التردد اللاسلكي عبر نطاق التردد المحدد لتحديد الخسارة غير الطبيعية أو انحراف الأداء الناجم عن عيوب الأبعاد أو التجميع.
تصنيع المعدات الأصلية والتخصيص
|
عنصر OEM |
معلمات قابلة للتخصيص |
|
واجهة كانساس |
أبعاد التزاوج وطول الواجهة وموضع الاتصال وأبعاد الواجهة الحرجة |
|
طول الموصل |
الطول الإجمالي وفقًا لأبعاد المكونات الموجودة أو مساحة التثبيت |
|
القطر الخارجي |
القطر الخارجي للمبيت وفقًا لمكونات التزاوج ومتطلبات التخليص |
|
مركز الاتصال |
قطر الاتصال والطول والموضع المحوري |
|
عازل |
قطر عازل POM وحجم التجويف والطول وموضع الاتصال |
|
السكن |
طول غلاف الألومنيوم، والشكل الخارجي، وأبعاد التجويف الداخلي |
التعبئة والتغليف والتسليم
حماية الجزء الفردي
يمكن تعبئة كل موصل في كيس PE لمنع خدوش السطح وتلوث الغبار وتلف التلامس أثناء المناولة.
التعبئة الكرتون السائبة
يتم تعبئة الكميات السائبة في علب كرتون داخلية وكرتون تصدير، مع تحديد كميات التعبئة وفقًا للأمر المؤكد.
تحديد رقم الجزء
يمكن وضع علامة على كل حزمة داخلية أو كرتونة بنموذج المنتج والكمية ومعلومات الدفعة لاستلام المستودعات وتحديد المخزون.
ما قبل-مراقبة كمية الشحن
يتم احتساب البضائع تامة الصنع ضمن قائمة التعبئة قبل الشحن لمنع حدوث اختلافات في الكمية بين الإنتاج والتسليم.
الطلب بالجملة والمشتريات
موك
- معيار CAC-KS-KS: 100 قطعة/الطلب
- OEM/حسب الطلب: 500 قطعة/الطلب.
عينات
- كمية العينة: 1-5 قطع.
- تتوفر عينات لتقييم توافق واجهة KS والأبعاد والتزاوج قبل الإنتاج بالجملة.
مهلة الإنتاج
- الطلبات القياسية: 7-15 يوم عمل.
- الطلبات المخصصة: 15-30 يوم عمل بعد الموافقة على الرسم.
التأكيد الفني
بالنسبة لطلبات تصنيع المعدات الأصلية أو طلبات الاستبدال، قم بتوفير أبعاد واجهة KS والأبعاد الإجمالية والتفاوتات الحرجة ومتطلبات المواد. يمكن استخدام العينات أو الرسومات الموجودة للتحقق من الأبعاد قبل الإنتاج.
التعليمات
س: ما هو الفرق بين محول KS إلى KS ومحول KS إلى F؟
ج: يحتفظ محول KS إلى KS بنفس واجهة KS على كلا الطرفين، بينما يقوم محول KS إلى F بالتحويل بين واجهات KS وF. يعتمد النوع المطلوب على الواجهات الموجودة على المكونات التي يتم ضمها.
س: هل يمكن استخدام موصل KS إلى KS مع موصلات أخرى مقاس 5/8 بوصة؟
ج: فقط إذا كانت أبعاد التزاوج وهندسة الواجهة متوافقة. لا يؤكد التعيين 5/8 بوصة وحده إمكانية التبادل.
س: هل موصل KS إلى KS مناسب لأنظمة 75 أوم؟
ج: نعم. هذا الموصل مخصص لتطبيقات الترددات اللاسلكية المحورية 75 أوم حيث تتوافق واجهات التزاوج وتكوين النظام.
س: هل يمكنني استخدام هذا الموصل مع نظام واجهة KS-قديم؟
ج: نعم، بشرط أن تتطابق الواجهة الحالية مع تكوين KS المحدد للموصل. بالنسبة للمعدات القديمة، يوصى بالتحقق من الأبعاد قبل الاستبدال.
س: ما الذي يجب علي التحقق منه قبل استبدال محول KS الموجود؟
ج: تحقق من نوع الواجهة وأبعاد التزاوج ومساحة التثبيت الإجمالية وتكوين جهة الاتصال. يمكن استخدام موصل موجود أو رسم فني للمقارنة.
س: هل يمكن توفير الموصل تحت رقم جزء خاص بعلامة -العلامة التجارية؟
ج: نعم. يمكن تطبيق أرقام أجزاء العميل وأكواد الطراز وعلامات التعريف وفقًا لمواصفات الإنتاج المعتمدة.
س: هل يمكن توفير نفس تصميم KS إلى KS للطلبات المتكررة؟
ج: نعم. يمكن الاحتفاظ بمواصفات الرسم والإنتاج المعتمدة كمرجع لدفعات الإنتاج اللاحقة.
س: ما هي المستندات التي يمكن طلبها لتأهيل الموردين؟
ج: يمكن توفير مواصفات المنتج وسجلات الفحص ووثائق الامتثال المعمول بها وفقًا لمتطلبات تأهيل العميل.
